- Une carte graphique n’est tenue qu’à l’arrière : son extrémité avant travaille en porte-à-faux.
- Le support doit ramener la carte à l’horizontale, pas la soulever.
- Appuyez sous le cadre du radiateur ou le bord du PCB, jamais sur un ventilateur.
- Pour un transport, démontez la carte ou calez-la solidement.
Une carte graphique n’est fixée qu’à un bout, par son équerre et le port PCIe : radiateur, ventilateurs et plaque arrière travaillent en porte-à-faux. Plus la carte est longue et lourde, plus son extrémité avant tend à descendre. Notre guide sur la carte graphique qui s’affaisse détaille le diagnostic ; ici, on parle de la solution.
Les cartes et produits que l’on retient
Chaque bouton ouvre une recherche Amazon ciblée : plusieurs fabricants proposent la même puce, à vous de comparer refroidissement, longueur et garantie. Prix indicatifs, très variables.
La béquille réglable universelle
Une colonne à vis posée sur le cache d’alimentation ou le fond du boîtier : la solution la plus universelle. Vérifiez sa plage de hauteur face à l’espace sous votre carte.
- Compatible avec presque tous les boîtiers
- Réglage fin
- Discrète
- Peut glisser si le boîtier est déplacé
- Plage de hauteur à vérifier
La béquille magnétique
Sa base aimantée la maintient sur la tôle, sans vis ni adhésif, et se déplace facilement lors d’un nettoyage. Encore faut-il que le fond ou le cache soit en acier.
- Tient seule en place
- Installation en quelques secondes
- Facile à repositionner
- Inutile sur l’aluminium ou le verre
- Peut se déplacer sous un choc
Le rail fixé aux emplacements d’extension
Il se visse sur les emplacements d’extension arrière et passe sous la carte. Idéal quand rien ne permet de poser une béquille : comptez les emplacements libres avant d’acheter.
- Aucun appui au sol nécessaire
- Soutien sur toute la longueur
- Très stable
- Occupe des emplacements d’extension
- Compatibilité variable selon les boîtiers
Le support éclairé ARGB
Le même rôle avec un éclairage synchronisable. Vérifiez la tension de la prise : un éclairage ARGB 5 V ne se branche pas sur une prise RGB 12 V de la carte mère, sous peine de griller les LED.
- S’intègre à l’éclairage
- Rôle de soutien identique
- Souvent réglable
- Plus cher
- Câble supplémentaire à ranger
01Quelles cartes ont besoin d’un support
Les grandes cartes à trois ventilateurs et radiateur épais sont les premières concernées. D’après notre base, la Founders Edition de la RTX 3090 mesure 313 mm en triple slot, celle de la RTX 4080 occupe aussi trois emplacements, et la carte de référence de la RX 7900 XTX fait 287 mm sur 2,5 slots. Les versions partenaires de ces cartes sont souvent plus épaisses et plus lourdes encore, tout comme celles de la RTX 5090, dont la Founders Edition tient pourtant sur deux slots.
À l’inverse, une carte compacte, comme la Founders Edition de la RTX 5070 (242 mm) ou la carte de référence de la RX 7600 (204 mm), se passe généralement de support. Si votre boîtier est petit, notre sélection de cartes graphiques compactes évite le problème à la source.
Le conseil du labo. Ouvrez bien toute la boîte de la carte avant d’acheter quoi que ce soit : beaucoup de fabricants livrent un support avec leurs modèles les plus lourds.
02Les différents types de supports
| Type | Principe | Pour quel boîtier |
|---|---|---|
| Béquille réglable | Colonne à vis posée sous la carte | Boîtier avec cache d’alimentation ou fond plat |
| Béquille magnétique | Même principe, base aimantée | Fond ou cache en tôle d’acier |
| Rail horizontal | Fixé aux emplacements d’extension | Boîtier sans appui au sol, fond vitré |
| Support du boîtier | Bras ou équerre fourni avec le boîtier | Selon le modèle |
| Montage vertical | Carte posée sur un support, reliée par un riser | Boîtier prévu pour, vitre assez éloignée |
La béquille réglable reste la solution la plus universelle. La version magnétique se repositionne plus facilement lors du nettoyage, mais exige de la tôle d’acier sous la carte. Le montage vertical supprime le porte-à-faux, mais demande un riser PCIe adapté à la carte et une vitre assez éloignée des ventilateurs.
03Bien placer le support

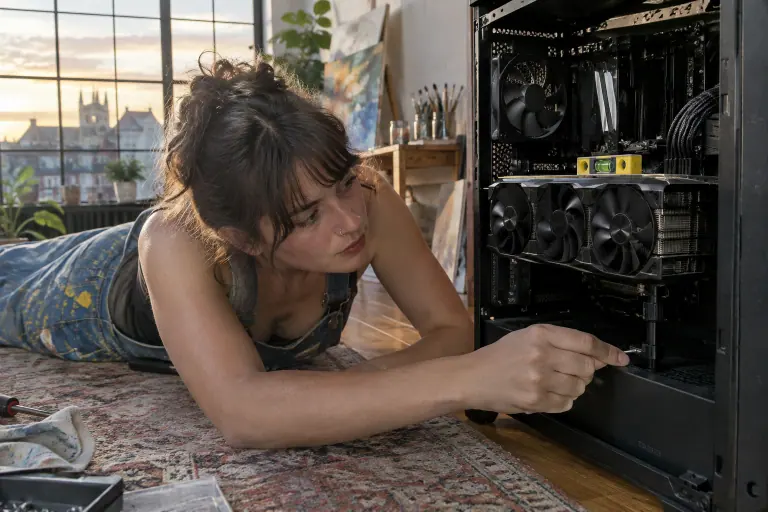

- Au plus près de l’extrémité avant, là où le porte-à-faux est maximal.
- Sous une partie rigide : cadre métallique du radiateur, bord du PCB ou plaque arrière. Jamais sur un ventilateur ni sur la coque en plastique.

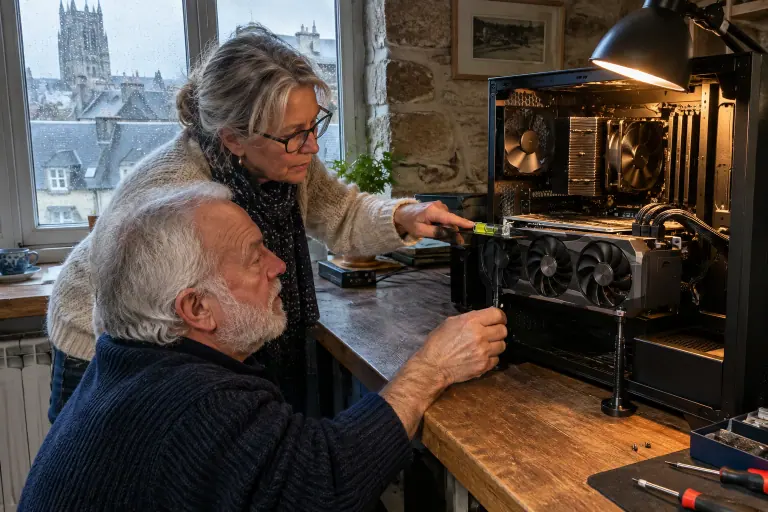

- À l’horizontale, sans soulever : un support trop serré contraint le port PCIe dans l’autre sens. Un petit niveau à bulle posé sur la carte aide à doser.
- Sans gêner le flux d’air des ventilateurs du bas du boîtier ni ceux de la carte.

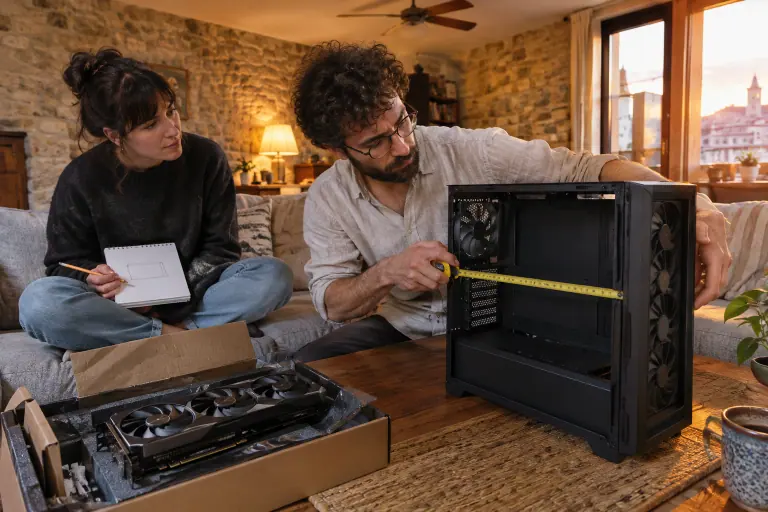

Mesurez enfin l’espace entre la carte et le cache d’alimentation pour choisir la bonne plage de réglage ; notre page boîtier PC gaming aide à anticiper les cotes.
Attention. Pour un déménagement ou un envoi, un support ne suffit pas. Démontez la carte, ou calez-la avec de la mousse entre la carte et le fond du boîtier. Les secousses du transport sollicitent bien plus le port PCIe que des années d’usage immobile.
Lors d’un montage, le support se règle en dernier, carte vissée et câble d’alimentation branché : voyez notre guide pour installer une carte graphique.
FAQQuestions fréquentes
Faut-il un support pour sa carte graphique ?
Pour une carte compacte à deux ventilateurs, rarement. Pour un modèle lourd à trois ventilateurs et radiateur épais, c’est recommandé : la carte n’est tenue qu’à l’arrière et son extrémité avant finit par s’affaisser. Beaucoup de fabricants livrent d’ailleurs un support avec leurs grandes cartes. S’il y en a un dans la boîte, utilisez-le.
Comment savoir si ma carte graphique s’affaisse ?
Regardez la carte de face, à hauteur d’œil, boîtier posé à plat : son bord supérieur doit être parallèle aux emplacements d’extension. Si l’extrémité avant descend nettement par rapport à l’équerre arrière, la carte s’affaisse. Un petit niveau à bulle posé sur le radiateur confirme le diagnostic en quelques secondes.
Un support anti-affaissement peut-il abîmer la carte ?
Oui, s’il est mal placé. Un appui sur un ventilateur ou sur une coque en plastique peut la déformer, et un support trop serré soulève la carte et contraint le port PCIe dans l’autre sens. Placez-le sous le cadre métallique du radiateur ou le bord du PCB, et réglez-le juste pour ramener la carte à l’horizontale.
Où placer le support de carte graphique ?
Le plus près possible de l’extrémité avant, du côté opposé à l’équerre de fixation, là où le porte-à-faux est le plus fort. Visez une partie rigide : cadre du radiateur, bord du PCB ou plaque arrière selon le modèle. Vérifiez qu’il ne gêne pas les ventilateurs de la carte ni ceux du bas du boîtier.

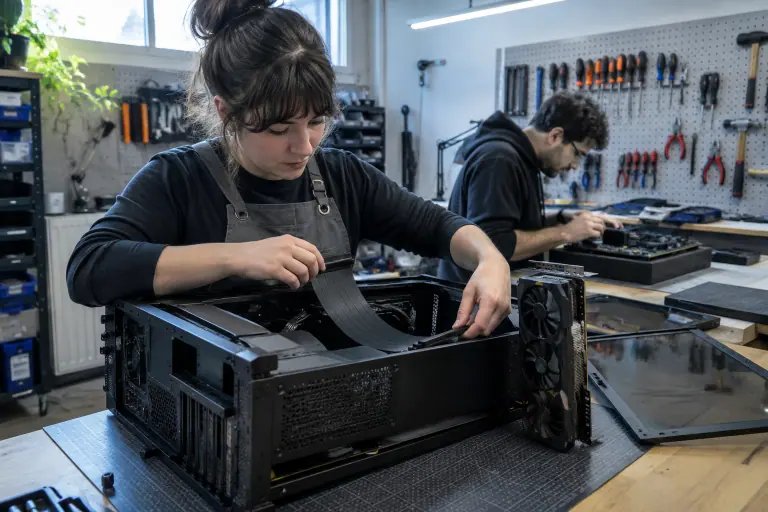

Le montage vertical évite-t-il l’affaissement ?
Oui, la carte repose alors sur son support et ne travaille plus en porte-à-faux. Mais il impose un riser PCIe de qualité, adapté à la génération PCIe de la carte, et place souvent les ventilateurs près de la vitre, ce qui peut gêner leur refroidissement. C’est un choix esthétique avant d’être une solution technique.
